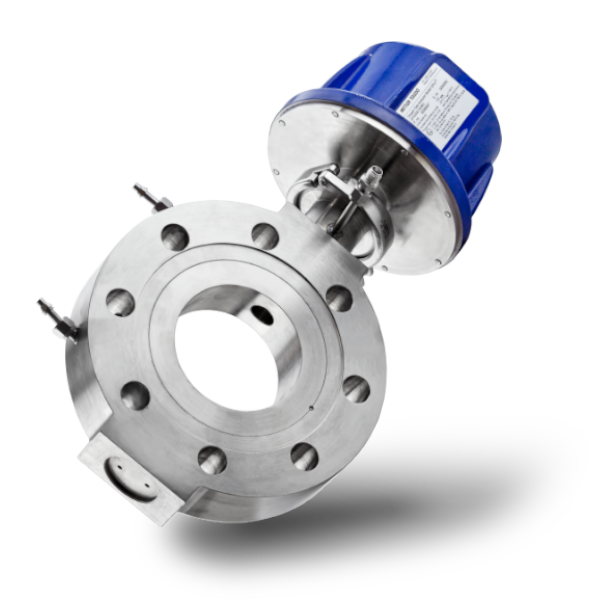

GPro 500의 Water Cell 연결
좁은 파이프에서 TDL 가스 측정
GPro 500 가변 다이오드 레이저 가스 분석기의 Water Cell 공정 연결은 작고 좁은 파이프에 장착할 수 있도록 고안되었습니다. 흐름을 막지 않으면서 DN50(2")만큼 좁은 파이프에서 O2 및 기타 가스들을 정확하게 측정할 수 있습니다.
좁은 파이프에서 In Situ 가스 측정
Water Cell 연결을 이용하면 소형 파이프의 In Situ 가스 측정이 용이해집니다. 모든 종류의 GPro 500 가스 센서와 함께 최대한 다양하게 이용해 보십시오.
샘플링 또는 컨디셔닝 시스템 불필요
이 Water Cell 연결은 잦은 유지보수가 필요한 샘플링 또는 컨디셔닝 시스템 없이 작동합니다. 따라서 비용과 측정 가동 중지 시간이 발생하지 않습니다.
정렬 불필요
Water Cell은 자체적인 유닛으로 파이프에 직접 통합할 수 있습니다. 가스의 흐름을 막지 않고도 정확하게 측정합니다.
사양
사양 - GPro 500의 Water Cell 연결
| 유효경로길이 | 104mm, 110mm, 154mm, 164mm, 214mm(4.09", 4.33", 6.06", 6.46", 8.43") |
| 가스 측정 | 산소, CO₂, CO, HCl, H₂S, 수분, 메탄, 암모니아 측정용으로 GPro 500 분석기와 통합됩니다. |
| 측정한계가낮음 | 분석기의 선택을 기반으로 |
| 간략한 설명 | 이 공정 연결은 좁은 파이프에 설치 시 GPro 500 가스 분석기를 연결합니다. |
| 공정 연결 또는 센서 | 공정 연결 |
특징 및 장점
| 소형 파이프에서 In Situ 측정 GPro 500 가스 분석기의 Water Cell 연결은 소형 파이프에서 In Situ 가스 측정을 제공합니다. Water Cell은 DN50/80/100 파이프에 설치할 수 있으며, 다른 유형의 TDL 분석기에서 다소 어려움이 있는 ANSI 2"/3"/4" 파이프에도 설치할 수 있습니다. |
| 수명 유지관리 비용 절감 가스 분석기에서 비용의 가장 큰 부분을 차지하는 것은 잦은 유지보수가 필요한 샘플링 및 컨디셔닝 시스템입니다. 이 시스템에는 정기적인 유지보수가 필요하기 때문에 총 간접비용이 크게 증가합니다. Water Cell 분석기는 이러한 시스템을 완전히 배제하였습니다. |
| 설치 계획 및 작업 간소화 다수의 TDL 가스 분석기는 설치 시 정렬을 위한 계획과 노력이 필요합니다. Water Cell 연결은 파이프에 통합할 수 있으며 퍼지 가스, 온도, 압력 측정용 포트가 있기 때문에 설치에 큰 힘이 들지 않습니다. |
| 다양한 Application Water Cell 연결에는 광범위한 공정에 새롭게 설치할 수 있는 가능성이 있습니다. 일반적인 Application에는 소각로로 향하는 오프가스 모니터링과 순도 및 건조도 추적 기능이 탑재되어 있습니다. |
